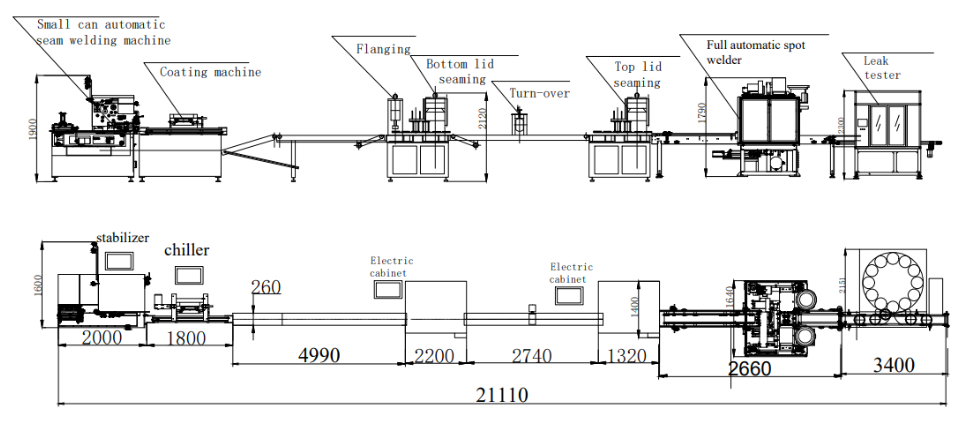

Cynllun y llinell gynhyrchu
Gall rownd awtomatig cynhyrchu fideo
Y llinell gynhyrchu gwneud can ywsy'n addas ar gyfer cynhyrchu can crwn 0.1-5L yn awtomatig, sy'n cynnwys tri phlât metel: gall corff, gall orchuddio a gall gwaelod.Mae corff y can yn grwn.
Llif technegol: torri'r ddalen tun i wag-talgrynnu-weldio-cotio allanol-flanging-gwaelod caead bwydo-seaming-troi caead dros ben bwydo-seaming-+ glust lug weldio-gollyngiadau-profi-pecynnu
Proses weithio llinell gynhyrchu tun crwn awtomatig
Yn y broses waith y llinell gynhyrchu tanc crwn awtomatig.
Mae'r deunyddiau tanc torri yn cael eu rhoi yn gyntaf i fwrdd bwydo'r weldiwr gwrthiant awtomatig, eu sugno allan gan y sugnwr gwactod, ac mae'r bylchau tun yn cael eu hanfon at y rholer bwydo fesul un.
Trwy'r rholer bwydo, mae'r tun sengl yn wag yn cael ei anfon at y rholer ffiled ar gyfer prosesu ffiled, ac yna'n cael ei anfon at y mecanwaith ffurfio ffiled ar gyfer rounding.The corff yn cael ei anfon at y weldiwr gwrthiant a'i weldio ar ôl lleoli manwl gywir.
Ar ôl i'r weldio gael ei gwblhau, mae'r tanc yn cael ei anfon yn awtomatig i gludwr magnetig cylchdroi'r coater ar gyfer cotio allanol, cotio mewnol neu cotio powdr mewnol, y gellir ei gynnal yn unol ag anghenion amrywiol customers.Mainly a ddefnyddir i atal y weldiad ochr llinell rhag bod yn agored i rwd aer.Mae'r tanc yn cael ei fwydo i mewn i'r peiriant cyfuniad, mae'r tanc mewn cyflwr unionsyth, trwy'r cludwr unionsyth. Ac wrth y gosodiad i'r orsaf flanging.Cyflawnir y dasg flanging gan wrthdrawiad y mowldiau fflansio uchaf ac isaf.
Ar ôl hynny, mae'r tanc â fflans yn cael ei anfon i'r porthwr gorchudd is awtomatig, ac mae'r synhwyrydd canfod yn canfod y tanc sy'n dod i mewn.Bydd y porthwr gorchudd isaf yn anfon y clawr isaf yn awtomatig i ben y tanc, ac yn anfon y tanc a gwaelod y tanc i'r safle o dan y bloc selio.Bydd y plât codi yn anfon y tanc a gwaelod y tanc i'r pen peiriant selio i seal.With un pen stitched.It yn cael ei anfon at y corff tanc peiriant troi i droi dros y corff tanc, ac yna i gyflawni canfod cap awtomatig a weldio.
Yna, caiff ei anfon at y weldiwr clust-glust dwbl-bwynt awtomatig, sy'n cwblhau tasg weldio manwl gywir y tanc crwn bach trwy fynegeio weldio ochr awtomatig, cludo cludwr CAM, torri paent mecanyddol, ac sydd â phlât dirgryniad clust-glust awtomatig. .
Yn olaf, anfonir y tanc cynnyrch gorffenedig i'r orsaf canfod gollyngiadau awtomatig gan y cludwr.
Ar ôl canfod ffynhonnell aer yn gywir, mae cynhyrchion heb gymhwyso yn cael eu canfod a'u gwthio i'r ardal sefydlog.Bydd cynhyrchion cymwys yn dod i'r fainc waith pecynnu ar gyfer pecynnu terfynol.
Cyfansoddiad offer llinell gynhyrchu awtomatig caniau crwn

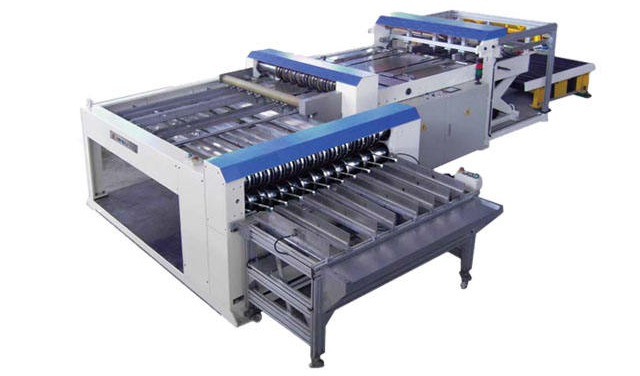

Slitter deublyg
| Toriad cyntaf （ lled lleiaf） | 150mm | Ail doriad （ lled lleiaf） | 60mm |
| Cyflymder (pcs/mun) | 32 | Trwch y ddalen | 0.12-0.5mm |
| Grym | 22kw | foltedd | 220v/380v/440v |
| Pwysau | 21000kg | Dimensiwn(L*W*H) | 2520X1840X3980mm |
Mewn llinell gynhyrchu canbody nodweddiadol, y slitter yw'r cam cyntaf yn y broses weithgynhyrchu.Mae'n torri dalennau metel printiedig a lacr yn wagenni corff o'r maint gofynnol.Mae ychwanegu uned drosglwyddo stac wag yn cynyddu effeithlonrwydd y slitter ymhellach.Mae ein slitters wedi'u gwneud yn arbennig.Maent yn hynod o gadarn, yn hwyluso syml, addasiad cyflym i wahanol fformatau gwag ac yn sicrhau cywirdeb eithriadol o uchel.Pan ddaw i amlochredd, cywirdeb, dibynadwyedd a chyflymder cynhyrchu, mae ein slitters mor addas ar gyfer cynhyrchu canbody tun.
Mae'rslitter deublyg neu slitter dalennau tunplatyw un o'r darnau pwysicaf o offer mewn llinell gynhyrchu can 3-darn.it yw gorsaf gyntaf y llinell gwneud caniau.Fe'i defnyddir i dorri'r ddalen tunplat neu'r ddalen ddur di-staen yn ogystal â bylchau corff o'r maint gofynnol neu stribedi ar gyfer pennau caniau.Slitter dwplecs o ansawdd uchel yw'r cynnydd fisrt mewn datrysiad gorau posibl ar gyfer ffatri pecynnu metel.Versatile, Union and Strong yw'r gofynion sylfaenol ar gyfer slitter deublyg.
Mae'r slitter yn cynnwys peiriant bwydo, cneifio, blwch rheoli trydanol, pwmp gwactod, llwythwr a miniwr.Mae'r slitter amlswyddogaethol yn amlochredd y gall ei fwydo'n awtomatig, fertigol, torri llorweddol yn awtomatig, canfod deublyg a chyfrif electromagneteg.

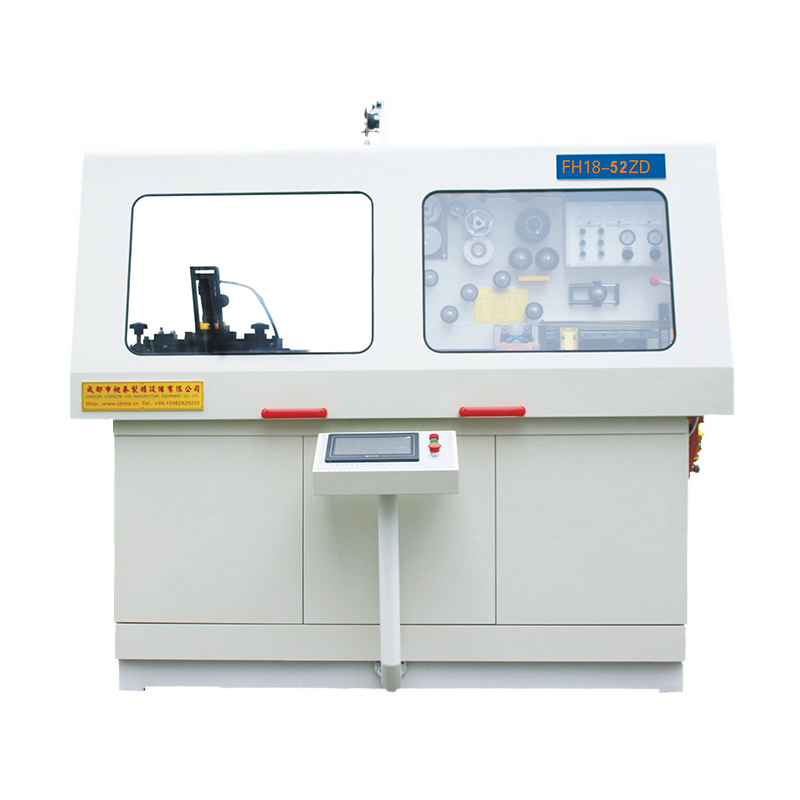

Peiriant weldio corff can awtomatig
| Amrediad amlder | 120-320HZ | Cyflymder weldio | 6-36m/munud |
| Gallu cynhyrchu | 30-200Cans/munud | Diamedr can sy'n gymwys | Φ52-Φ99mm&Φ65-Φ180mm |
| Uchder can sy'n gymwys | 55-320mm | Deunydd cymwys | Tunplat, dur, plât Chrome |
| Trwch deunydd sy'n gymwys | 0.16 ~ 0.35mm | Diamedr gwifren gopr sy'n gymwys | Φ1.38mm, Φ1.5mm |
| Dŵr oeri | Tymheredd:≤20 ℃ pwysau:Llif 0.4-0.5Mpa:10L/munud | ||
| Cyfanswm pŵer | 40KVA | Dimensiwn | 1750*1500*1800mm |
| Pwysau | 1800Kg | Powdr | 380V±5% 50Hz |
Mae'r weldiwr canbody wrth wraidd unrhyw linell gynhyrchu caniau tri darn.Mae'n ffurfio bylchau'r corff yn eu siâp sylfaenol ac yn weldio'r gorgyffwrdd wythïen.Mae ein hegwyddor weldio Superwima yn gofyn am orgyffwrdd lleiaf posibl o ychydig o ddegau milimedr.Rheolaeth optimwm o'r cerrynt weldio ynghyd â phwysau sy'n cyfateb yn fanwl i'r gorgyffwrdd.Ers lansio'r genhedlaeth newydd o weldwyr, mae cwsmeriaid ledled y byd wedi cadarnhau heddiw eu boddhad sylweddol ar ddibynadwyedd peiriant rhagorol ac uchel ynghyd â chynhyrchiad darbodus ac effeithlon.Mae safonau diwydiannol newydd wedi'u gosod ar gyfer gweithgynhyrchu cangyrff ledled y byd.
System powdr
Mae peiriant cotio powdr yn rhan bwysig o'r llinell gynhyrchu caniau tri darn, sy'n cael ei ganmol yn fawr gan gwsmeriaid gartref a thramor yn y farchnad ac mae'n offer gwneud caniau rhagorol.
Mae Chengdu Changtai wedi ymrwymo i ddarparu offer gwneud caniau o'r ansawdd gorau i gwsmeriaid a datblygu'r ateb gorau.
| Model | CTPC-2 | Foltedd ac Amlder | 380V 3L+1N+PE |
| Cyflymder cynhyrchu | 5-60m/munud | Defnydd powdr | 8-10mm a 10-20mm |
| Defnydd aer | 0.6Mpa | Gall ystod y corff | D50-200mm D80-400mm |
| Gofyniad aer | 100-200L/munud | Defnydd pŵer | 2.8KW |
| Dimensiwn peiriant | 1080*720*1820mm | Pwysau gros | 300kg |
Mae system cotio powdr yn un o'r cynhyrchion cotio powdr a lansiwyd gan Changtai Company.Mae'r peiriant hwn yn ymroddedig i dechnoleg cotio chwistrellu weldio tanciau gweithgynhyrchwyr caniau.Mae ein cwmni'n mabwysiadu technoleg cotio powdr uwch, sy'n gwneud strwythur newydd y peiriant, dibynadwyedd system uchel, gweithrediad hawdd, cymhwysedd eang a chymhareb pris perfformiad uchel.A'r defnydd o gydrannau rheoli dibynadwy, a therfynell rheoli cyffwrdd a chydrannau eraill, gan wneud y system yn fwy sefydlog a dibynadwy.Mae'r peiriant cotio powdr yn defnyddio trydan statig i chwistrellu powdr plastig ar weldiad y corff tanc, ac mae'r powdr solet yn cael ei doddi a'i sychu trwy wresogi yn y popty i ffurfio haen o ffilm amddiffynnol plastig (polyester neu resin epocsi) ar y weld.Oherwydd y gall y powdr orchuddio'r burrs a'r arwynebau uchel ac isel ar y weldiad yn llwyr ac yn gyfartal yn ôl siâp penodol y weldiad gan yr egwyddor o arsugniad electrostatig wrth chwistrellu, gall amddiffyn y weldiad rhag cyrydiad y cynnwys yn dda;Ar yr un pryd, oherwydd bod gan y powdr plastig ymwrthedd cyrydiad uchel i wahanol doddyddion cemegol a sylffwr, asid a phrotein uchel mewn bwyd, mae'r chwistrellu powdr yn addas ar gyfer amrywiaeth o wahanol gynnwys;Ac oherwydd bod y powdr gormodol ar ôl chwistrellu powdr yn mabwysiadu'r egwyddor o ailgylchu ac ailddefnyddio, mae'r gyfradd defnyddio powdr yn uchel, a dyma'r dewis mwyaf delfrydol ar gyfer amddiffyn weldio ar hyn o bryd.
Peiriant cotio
| Gall ystod uchder | 50-600mm | Gall ystod diamedr | 52-400mm |
| Cyflymder rholer | 5-30m/munud | Math cotio | Rholer cotio |
| Lled lacr | 8-15mm 10-20mm | Prif gyflenwad a llwyth presennol | 220V 0.5 KW |
| Defnydd aer | 0.6Mpa 20L/munud | Dimensiwn peiriant a phwysau net | 2100*720*1520MM300kg |
Mae amddiffyn y sêm weldio yn effeithiol yn hanfodol i ansawdd can tri darn.Dyna pam yr ydym yn cynnig ystod eang o dechnolegau a systemau diogelu sêm.Ar ôl weldio, y cam nesaf wrth gynhyrchu can ansawdd yw cymhwyso haen amddiffynnol wydn i'r gwythiennau mewnol ac allanol.Rydym yn cyflenwi systemau gorchuddio powdr neu lacquering gwlyb cwbl awtomataidd ar gyfer gwythiennau mewnol ac allanol.Gellir addasu ein systemau amddiffyn sêm i bob ffurfweddiad system, cyflymder cynhyrchu a maint corff can.Maent yn gwarantu gweithrediad hawdd, glân a defnydd isel o bowdr neu lacr.
Sychwr electromagnetig amledd uchel
| Cyflymder cludo | 5-30m/munud | Gall ystod diamedr | 52-180mm |
| Math cludwr | Gyriant cadwyn fflat | Diduct oeri.coil | Dim angen dŵr / aer |
| Gwresogi effeithiol | 800mm*6(30cpm) | Prif gyflenwad a llwyth presennol | 380V+N>10KVA |
| Math gwresogi | Sefydlu | Pellter synhwyro | 5-20MM |
| Gwres uwch | 1KW*6 (set tymheredd) | Pwynt sefydlu | 40MM |
| Gosodiad amlder | 80KHz + -10 KHz | Amser sefydlu | 25 eiliad(410mmH,40CPM) |
| Electro.Radiation amddiffynnol | Wedi'i orchuddio â gwarchodwyr diogelwch | Amser codi (MAX) | Pellter 5mm 6sec & 280 ℃ |
| Demensiwn | 6300*700*1420mm | Pwysau | 850KG |
Peiriant cyfuniad corff can awtomatig
| Capasiti cynhyrchu | 60cpm | Ystod can Dia | 52-180mm |
| Ystod uchder can | 80-320mm | trwch | ≤0.35 |
| Cyfanswm pŵer | 13.1kw | Pwysau system niwmatig: | 0.5Mpa |
| Maint cludwr unionsyth y corff | 2250*230*920mm | Maint y cludwr adran flaen | 2740*260*880mm |
| Maint y peiriant seaming | 2200*1120*2120mm | Pwysau | 5.5T |
Mae ein systemau aml-swyddogaeth yn cyflawni gweithrediadau lluosog mewn un peiriant cyfuniad ar gyflymder isel, canolig ac uchel.Ffurfio a chydosod cangyrff mewn ffurfwyr corff llinellol neu garwsél ar gyfer pob cyflymder cynhyrchu, a chymwysiadau arbennig.Mae pob system yn cynnwys modiwlaredd lefel uchel a gallu prosesu ac maent yn addas ar gyfer ystod eang o gymwysiadau, gan gynnwys gwahanu, siapio, gwddf, fflangellu, gleinwaith a gwnïo.Gydag retooling cyflym, syml, maent yn cyfuno cynhyrchiant hynod o uchel ag ansawdd cynnyrch uchaf, tra'n cynnig lefelau diogelwch uchel ac amddiffyniad effeithiol i weithredwyr.
Can tun yn gwneud crefft celf
Gall 0.1-5L rownd fach siart llifo
